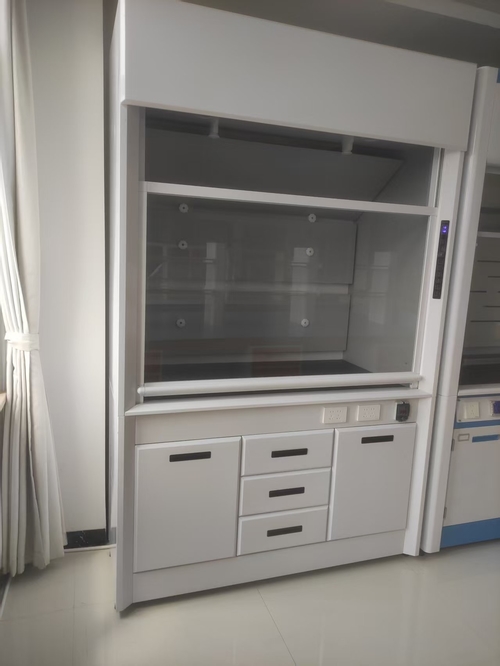

Capa de humo automática de elevación y bajada de puerta personalizada para estadounidense
Cliente Khoa el 31 de agosto
SUCLAB puerta de elevación totalmente automática capó de escape es una puerta de elevación eléctrica sin contrapeso, que incluye un servomotor, acoplamiento, rodillo, cinturón de tela, conexión de cristal de elevación de chapa de metal,suela de vidrioEl servomotor está conectado al rodillo a través de un acoplamiento.y la cinta de tela está conectada a la ventana de vidrio a través de un tirón de vidrio y chapa de metalLa ventana de vidrio está sujetada en la ranura de deslizamiento de vidrio. El modelo de utilidad adopta el método de conexión de un rodillo con una correa de tela.conversión del movimiento de rotación de un servomotor en el movimiento lineal hacia arriba y hacia abajo de una ventana de vidrioLa estructura es simple y clara, el control es simple, y no es fácil tener problemas.y elimina el contrapesoNo es necesario tener en cuenta un contrapeso fijo durante el transporte. Al utilizar correas de tela para conectar el rodillo y la ventana de vidrio, se reduce el impacto de la fuerza durante el movimiento,y no habrá un cambio repentino en la fuerza, haciéndolo más seguro y confiableEl objetivo de la presente invención es proporcionar un dispositivo de control de altura para elPuerta de elevación automáticael capó de escape, con el fin de resolver el problema propuesto en la tecnología de fondo que cuando la capucha de escape está funcionando,la puerta automática transparente debe bajarse completamente hasta el punto de sellar la ventana, por lo que más o menos causará manchas de agua y polvo externo para adherirse a la pared exterior de la puerta automática transparente sellada.Es necesario limpiar y limpiar especialmente la puerta automática transparente para mantener su limpieza durante el uso.Esto requiere personal de limpieza dedicado para limpiar regularmente la puerta automática transparente.
Para lograr los objetivos antes mencionados, la presente invención proporciona las siguientes soluciones técnicas: Un dispositivo para un sistema automático de control de altura de la puerta de una capucha de escape,con una longitud de más de 20 mm, pero no superior a 50 mm,, la carrocería del capó de escape está instalada en el extremo superior del cuerpo del armario de almacenamiento, el extremo superior del cuerpo del capó de escape está provisto de un chasis,un tubo de ventilación se encuentra en el centro del extremo superior del chasis, se dispone de una ventana en el interior de la parte delantera de la mitad inferior del cuerpo del capó de escape, y se dispone de un interruptor de control en la pared exterior del extremo delantero en el lado más bajo del cuerpo del capó de escape.En las paredes interiores de ambos extremos de la caja se encuentran ranuras de elevación verticales.Puerta de elevación y caída totalmente automáticael capó de escapeEntre las dos ranuras elevadoras deslizantes hay una puerta automática transparente, que se coloca en la parte trasera de la ventana.La puerta automática transparente incluye vidrio templado transparente y un marco de aleación de aluminio, y el vidrio templado transparente está incrustado dentro del marco de aleación de aluminio.Los extremos izquierdo y derecho de dicho marco de aleación de aluminio están respectivamente conectados al interior de dos ranuras de deslizamiento de elevaciónLa parte superior de la ventana está conectada horizontalmente con un dispositivo auxiliar de limpieza.un tornillo de ajuste, un orificio de tornillo de ajuste, una placa de banda de conexión, un algodón de limpieza, un muelle de compresión y una almohadilla antideslizante.La placa transversal de la instalación está dispuesta horizontalmente dentro de la parte superior de la ventanaLos dos extremos de dicha placa transversal de instalación están provistos internamente de orificios de tornillo de ajuste que se abren hacia el exterior.La circunferencia de cada uno de los dos orificios de los tornillos de ajuste está provista internamente de tornillos de ajuste que penetran hacia afueraLos extremos más exteriores de cada uno de los dos tornillos de ajuste están provistos de cabezas fijas de ajuste.Ambos de los dos dichas cabezas de ajuste y fijación están conectados, respectivamente, a las paredes interiores en los extremos izquierdo y derecho de la parte superior de la ventana a través de almohadillas antideslizantesSe dispone de una placa de banda de conexión en el lado trasero paralelo de la placa transversal de la instalación.La placa transversal de la instalación está fijamente conectada a la placa de banda de conexión a través de un resorte de compresiónEl algodón limpiador y la placa de conexión están fijamente conectados a través de un adhesivo.
Preferiblemente, el marco de aleación de aluminio conectado al extremo derecho del vidrio templado transparente está provisto verticalmente internamente con orificios de tornillo de elevación.El extremo inferior de la ranura de deslizamiento de elevación en la pared interior del extremo derecho del cuerpo de la capucha de escape está provisto de un orificio fijo inferior con una abertura hacia arribaEl armario está provisto internamente de un motor de elevación cerca de la esquina delantera derecha, y el motor de elevación está conectado con un tornillo de elevación vertical.El extremo más bajo del tornillo de elevación atraviesa la pared interior de la parte inferior del chasis y el orificio del tornillo de elevación en secuencia y está incrustado en el círculo interior del orificio fijo inferiorEl motor de elevación está conectado eléctricamente a una fuente de alimentación externa.
De preferencia, también se dispondrá de una abertura de ventilación en el centro de la parte inferior del chasis, y se dispondrá de un ventilador en el interior del chasis por encima de la abertura de ventilación.El tubo de ventilación se coloca directamente sobre el ventilador, y el tubo de ventilación está conectado al interior de la capota de escape a través de la abertura de ventilación.
De preferencia, después de que el vidrio templado transparente esté incrustado en el interior del marco de aleación de aluminio, debe fijarse y encapsularse con pegamento de vidrio.Las paredes exteriores delanteras y traseras del vidrio templado transparente y el marco de aleación de aluminio se mantienen respectivamente a la altura.
De preferencia, las paredes exteriores de los cuatro lados del marco de aleación de aluminio son paredes exteriores lisas.Después de que los extremos izquierdo y derecho del marco de aleación de aluminio están conectados, respectivamente, a las paredes internas de las ranuras deslizantes de elevación cerca del lado delantero del cuerpo de la capucha de escape, las paredes exteriores de los extremos delanteros de los lados izquierdo y derecho del bastidor de aleación de aluminio se unen, respectivamente, a las paredes interiores de los extremos delanteros y traseros de las dos ranuras de elevación.
La longitud lateral de la placa transversal de la instalación será preferiblemente menor que la de la ventana.La placa transversal de la instalación se coloca en el mismo nivel que las paredes exteriores alrededor de la placa de banda de conexión y el algodón de limpieza.. Después de que el dispositivo de limpieza auxiliar esté instalado lateralmente en la parte interior de la parte superior de la ventana,la pared exterior en el extremo delantero de la placa transversal de la instalación esté a la altura de la pared exterior en el extremo delantero del cuerpo del capó de escape..
De preferencia, hay un total de ocho resortes de compresión uniformemente espaciados conectados entre la placa transversal de la instalación y la placa de banda de conexión.Los tamaños y los coeficientes elásticos de los ocho resortes de compresión son todos los mismosDespués de instalar el dispositivo auxiliar de limpieza lateralmente dentro del lado superior de la ventana, los ocho resortes de compresión se encuentran en un estado comprimido. The eight compression springs all tightly press and adhere the cleaning cotton connected to the connecting strip plate to the outer wall at the front end of the transparent tempered glass through elastic force.
Preferiblemente, el cuerpo del gabinete de almacenamiento, el cuerpo de la capucha de escape y el chasis estén fijamente conectados por soldadura, y las paredes exteriores alrededor del cuerpo del gabinete de almacenamiento,La carrocería del capó de escape y el chasis se mantienen a raya..
